| Chất liệu thân máy | Gang dạng nút |
| người mẫu | GL41H-16Q |
| Đặc điểm kỹ thuật | DN40-600 |
| Áp suất danh nghĩa | 1,0/1,6/2,5Mpa |
| Nhiệt độ hoạt động | 0-80°C |
| Phương tiện áp dụng | nước |
| Tiêu chuẩn thiết kế | GB/24924-2010 |

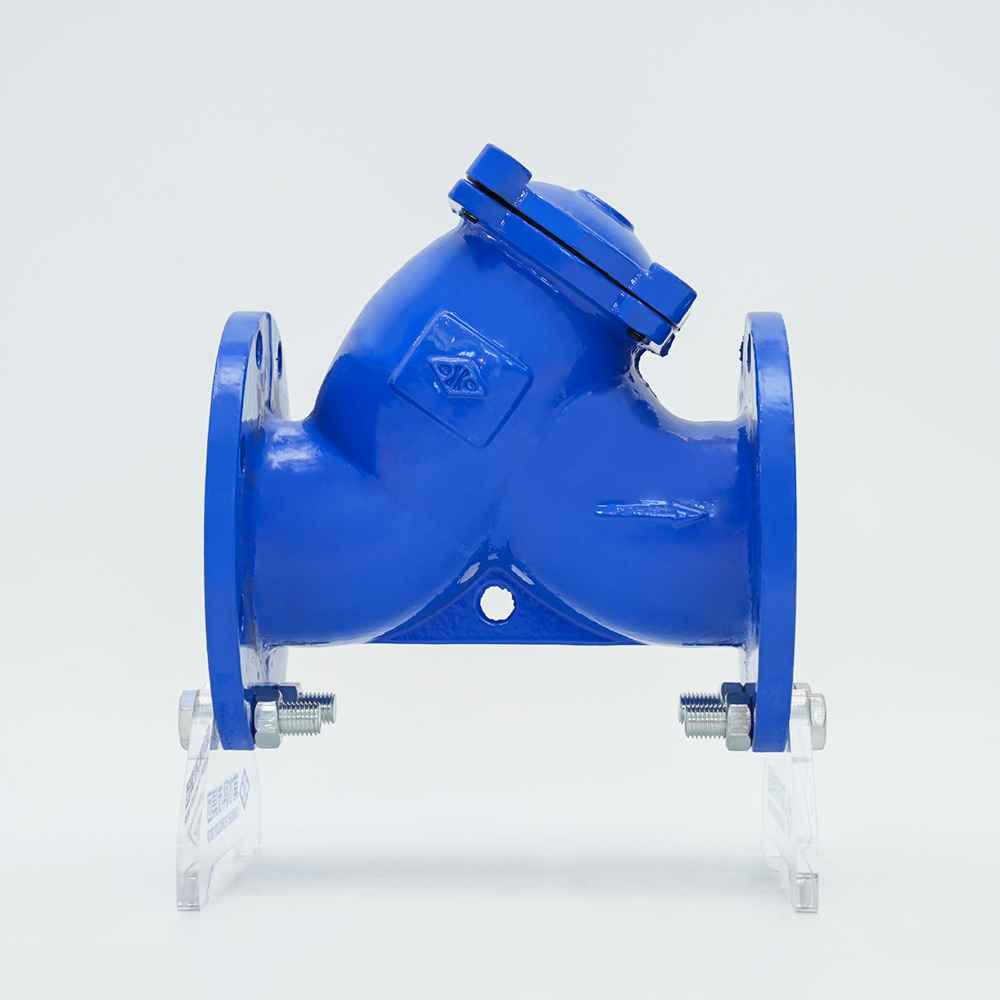

Tổng quan về sản phẩm
Bộ lọc loại y là thiết bị không thể thiếu trong hệ thống đường ống để vận chuyển phương tiện. Nó thường được lắp đặt ở đầu vào của van giảm áp, van giảm áp, van mực nước cố định hoặc các thiết bị khác để loại bỏ tạp chất trong môi trường nhằm bảo vệ van và thiết bị. sử dụng bình thường.
Bộ lọc có đặc điểm cấu trúc đơn giản, điện trở thấp và xả nước thải thuận tiện. Các phương tiện áp dụng có thể là nước, dầu và khí đốt. Thông thường, lưới nước là lưới 18 ~ 30, lưới thông gió là lưới 40 ~ 100 và lưới dầu là lưới 100 ~ 480. Bộ lọc có thể được sản xuất theo yêu cầu của người dùng. Nhiệt độ trung bình 225oC
Thông số kỹ thuật sản phẩm
| người mẫu | Hình thức kết nối | Áp suất danh nghĩa PN(MPa) | Chịu được áp lực Kiểm tra áp suất (Mpa) | Áp suất vận hành (MPA) |
| GL41H-10 | mặt bích | 1.0 | 1.1 | 1.0 |
| SY4P-16 | mặt bích | 1.6 | 1.76 | 1.6 |
| SY4P-25 | mặt bích | 2.5 | 2.75 | 2.5 |
| Vật liệu nhà ở | Lọc | Tổng diện tích lưới |
| Sắt xám | thép không gỉ | 3~4DN |
| gang cầu |
| thép cacbon |
Thông số kích thước sản phẩm
DN (mm) | Kích thước (mm) |
| L | H | H1 |
| 65 | 250 | 198 | 270 |
| 80 | 280 | 210 | 295 |
| 100 | 350 | 250 | 344 |
| 125 | 400 | 305 | 422 |
| 150 | 440 | 358 | 485 |
| 200 | 500 | 450 | 602 |
| 250 | 580 | 503 | 710 |
| 300 | 670 | 578 | 815 |
| 350 | 780 | 598 | 844 |
| 400 | 850 | 618 | 872 |
| 450 | 850 | 693 | 978 |
| 500 | 1000 | 765 | 1080 |
