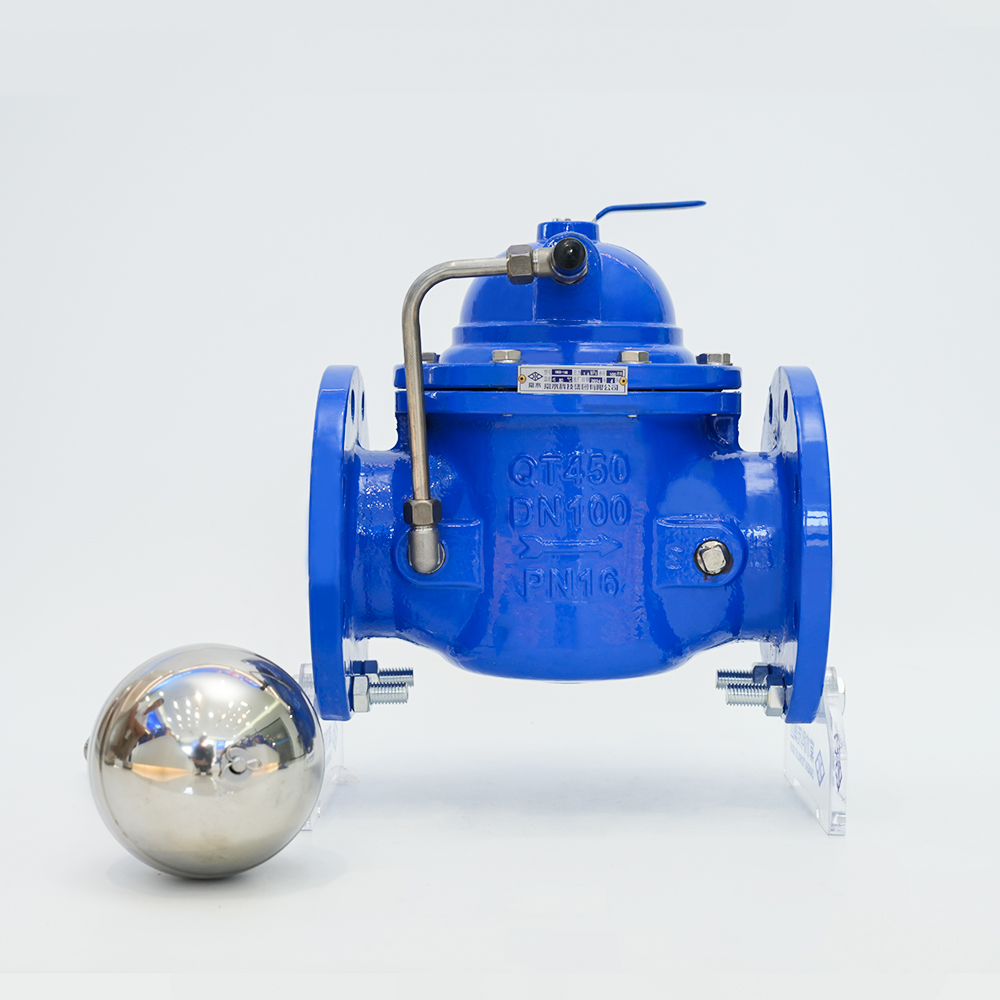

Van phao điều khiển từ xa 100X-16Q

Đặc điểm kết cấu

Van điều khiển thủy lực là loại van được điều khiển bằng áp suất nước. Nó bao gồm một van chính và ống dẫn kèm theo, van thí điểm, van kim, van bi và đồng hồ đo áp suất. Tùy theo mục đích, chức năng và nơi sử dụng mà nó có thể phát triển thành van phao điều khiển từ xa, van giảm áp, van một chiều đóng chậm, van điều khiển dòng chảy, van giảm áp, van điều khiển điện thủy lực, v.v. Van điều khiển thủy lực được chia thành loại màng ngăn và loại piston. Nguyên tắc làm việc của họ là như nhau. Chúng được cung cấp năng lượng bởi chênh lệch áp suất SP giữa thượng lưu và hạ lưu và được điều khiển bằng van thí điểm sao cho màng ngăn (piston) hoạt động khác biệt về mặt thủy lực và được điều chỉnh hoàn toàn tự động bằng thủy lực. Đĩa van chính mở hoàn toàn hoặc đóng hoàn toàn hoặc ở trạng thái điều chỉnh. Khi nước có áp suất đi vào buồng điều khiển phía trên màng ngăn (piston) được thải ra khí quyển hoặc vùng hạ áp có áp suất thấp thì giá trị áp suất tác dụng lên đáy đĩa van và dưới màng ngăn lớn hơn giá trị áp suất ở trên nên đĩa van chính bị đẩy về vị trí mở hoàn toàn; khi nước có áp suất đi vào buồng điều khiển phía trên màng ngăn (piston) không thể thải ra khí quyển hoặc vùng hạ áp có áp suất thấp thì lực tác động lên màng ngăn (piston) piston). Giá trị áp suất bên trên lớn hơn giá trị áp suất bên dưới nên đĩa van chính sẽ bị ép về vị trí đóng hoàn toàn. Khi giá trị áp suất trong buồng điều khiển phía trên màng ngăn (piston) nằm giữa áp suất đầu vào và áp suất đầu ra, Đĩa van chính ở trạng thái điều chỉnh và vị trí điều chỉnh của nó phụ thuộc vào tác dụng điều khiển liên kết của van kim và van thí điểm có thể điều chỉnh trong hệ thống ống dẫn. Van thí điểm điều chỉnh có thể mở hoặc đóng cổng van nhỏ của chính nó thông qua áp suất đầu ra hạ lưu và thay đổi theo nó, từ đó thay đổi áp suất được điều khiển phía trên màng ngăn (piston) và điều khiển vị trí điều chỉnh của đĩa van chính.

Sử dụng sản phẩm

Van bao gồm một van chính và một van thí điểm bên ngoài. Nó dùng quả cầu nổi trong nước để liên kết với van dẫn hướng do thay đổi mức chất lỏng, để van chính cấp nước và đóng lại, từ đó kiểm soát mực nước của bể (bể) và tháp nước trong một phạm vi nhất định nhằm chống tràn và mực nước thấp. Van phù hợp với hệ thống cấp nước tự động của nhiều bể (bể) và tháp nước khác nhau trong các doanh nghiệp công nghiệp, khai thác mỏ và các tòa nhà dân dụng, đồng thời cũng được sử dụng trong hệ thống cấp nước tuần hoàn nồi hơi khí quyển. Van chính mở nhanh và đóng chậm không gây hiện tượng búa nước. Nó được niêm phong chặt chẽ và không có nguy cơ lũ lụt.

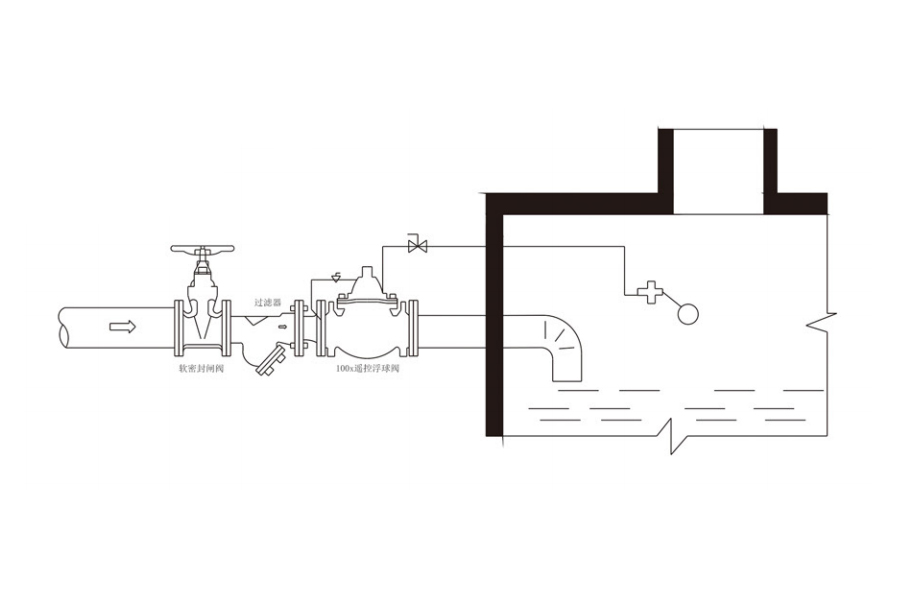

Sơ đồ cài đặt
