Van cổng do nhà máy của chúng tôi sản xuất sử dụng lớp phủ cao su tổng thể của tấm cổng để tạo ra sự bù biến dạng nhằm đạt được hiệu quả bịt kín tốt, khắc phục các hiện tượng phổ biến là bịt kín kém, rò rỉ và rỉ sét của van cổng. Nó được lắp đặt trên nhiều đường ống khác nhau và được sử dụng như một thiết bị cắt hai chiều. Nó được sử dụng rộng rãi trong các dự án đường ống như cấp thoát nước, phòng cháy chữa cháy, điều hòa không khí, xử lý nước, chính quyền thành phố, đóng tàu, điện, xây dựng và thực phẩm để kiểm soát chất lỏng.
Ngôn ngữ

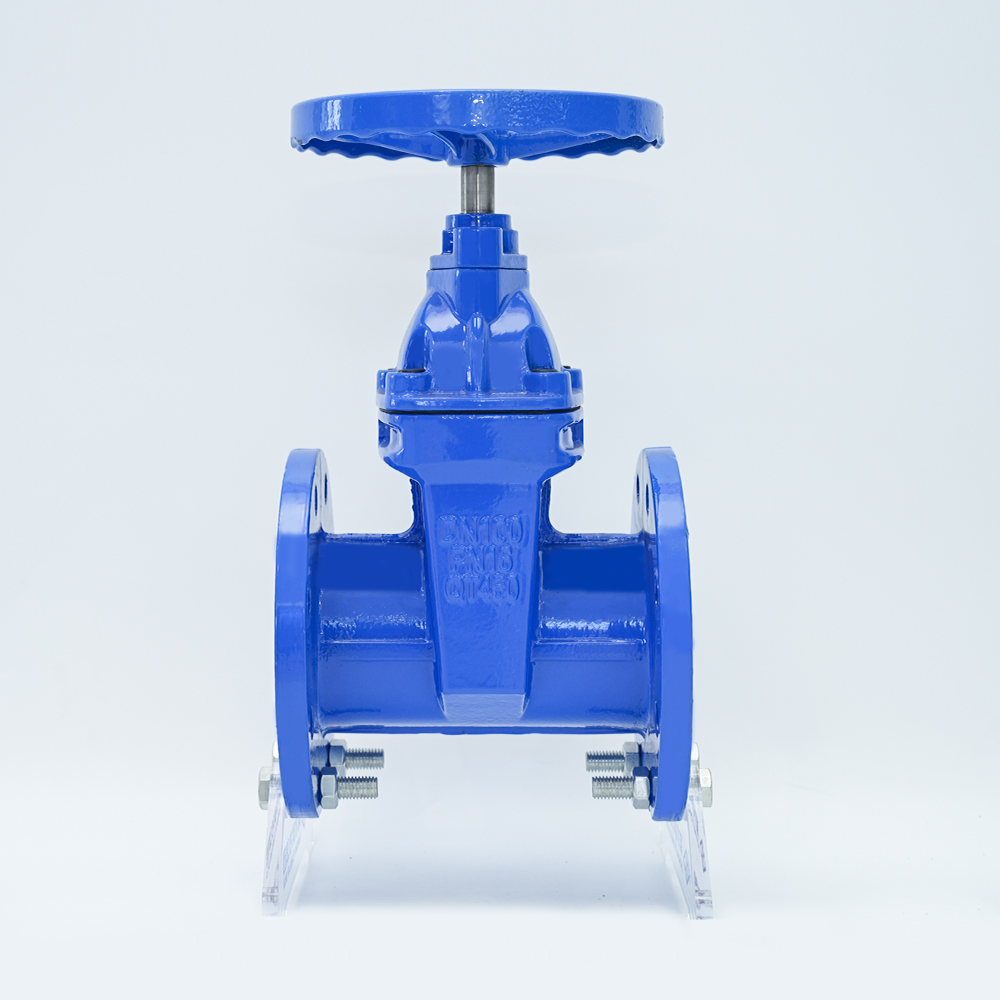

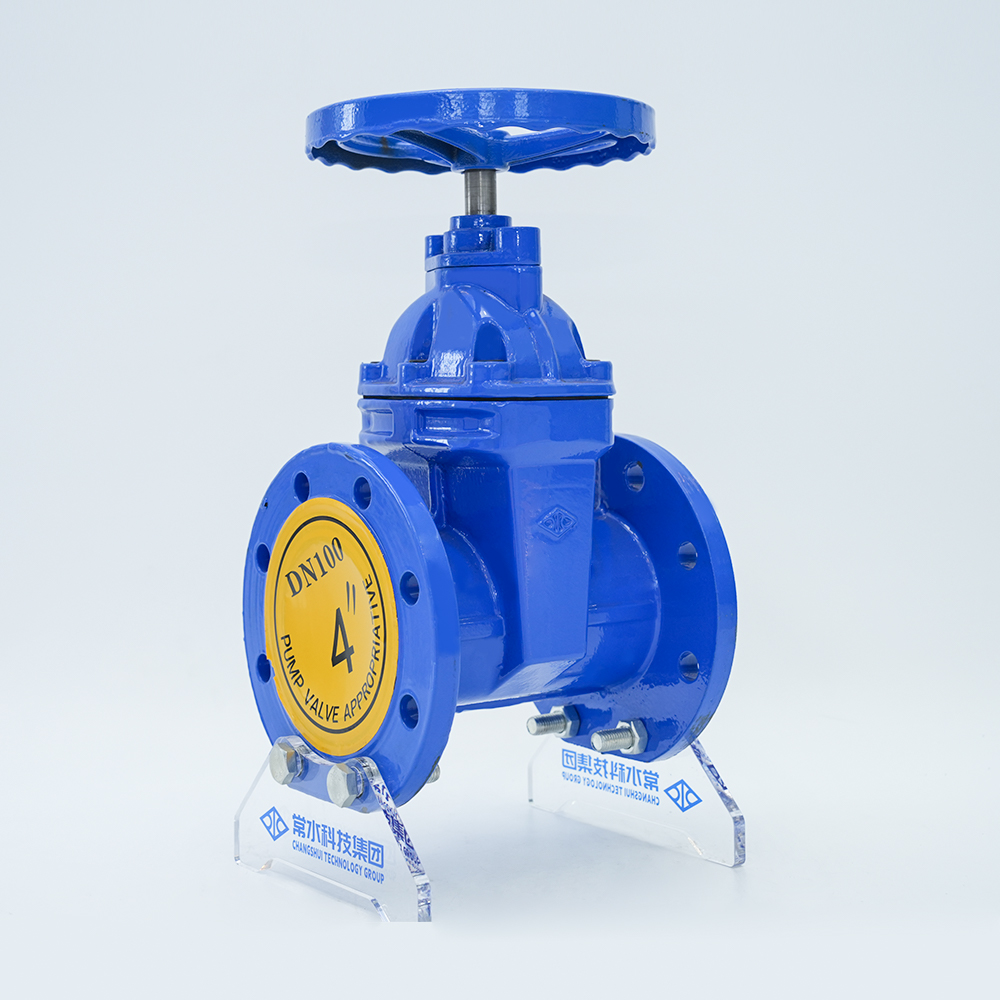

Van cổng thân mềm màu tối Z45X-16Q
Mô tả
| Chất liệu thân máy | Gang dạng nút |
| người mẫu | Z45X-16Q |
| Đặc điểm kỹ thuật | DN50-1200 |
| Áp suất danh nghĩa | 1,0/1,6/2,5Mpa |
| Nhiệt độ hoạt động | 0-80°C |
| Phương tiện áp dụng | nước |
| Tiêu chuẩn thiết kế | GB/24924-2016 |
Tính năng
Van cổng kín mềm có thân ẩn sử dụng lớp phủ cao su tổng thể của tấm cổng để tạo ra sự bù biến dạng nhằm đạt được hiệu quả bịt kín tốt. Nó khắc phục hiện tượng niêm phong kém, rò rỉ và rỉ sét của van cổng chung và tiết kiệm không gian lắp đặt hiệu quả hơn. Nó có thể được sử dụng rộng rãi như một thiết bị điều tiết và chặn trong các đường ống chất lỏng như nước máy, nước thải, xây dựng, dầu khí, công nghiệp hóa chất, thực phẩm, y học, dệt may, năng lượng điện, tàu thủy, luyện kim, hệ thống năng lượng, v.v.
Yêu cầu kỹ năng
1. Van được thiết kế và sản xuất theo tiêu chuẩn GB/24924-2010;
2. Chiều dài kết cấu của van tuân theo quy định của GB/T12221-2005;3. Việc kiểm tra và thử nghiệm phải tuân thủ các quy định liên quan của GB/T13927-2008; 4. Kích thước mặt bích phải tuân theo các quy định của GB/T17241.6-2008.
Thông số hiệu suất
| Kích thước danh nghĩa | 40/1000 | mm | ||||
| Áp suất danh nghĩa | 1.0 | 1.6 | | |||
| Áp suất thử | Kiểm tra sức mạnh | nước | 1.5 | nước | 2.4 | |
| Kiểm tra con dấu | 1.1 | 1.76 | ||||
| Kiểm tra kín khí | 0.6 | 0.6 | ||||
| Nhiệt độ áp dụng | 0-80oC | |||||
| Phương tiện áp dụng | Nước, dầu, vv | |||||
Vật liệu chính
| Số sê-ri | Tên | Chất liệu |
| 1 | Thân van | QT450 |
| 2 | Tấm van | QT450-NBR |
| 3 | hạt gốc | QT450 |
| 4 | Thân cây | 20Cr13 |
| 5 | Con dấu mặt bích trung bình | NBR |
| 6 | nắp ca-pô | QT450 |
| 7 | Vòng chữ O | NBR |
| 8 | Vòng chữ O | NBR |
| 9 | Bu lông chìm | 35 # |
| 10 | Áo khoác chống bụi | NBR |
| 11 | Vít đầu vườn | 35 # |
| 12 | tay quay | QT405 |
| 13 | tuyến | QT450 |
| 14 | Bu lông chìm | 35 # |
Kích thước bên ngoài chính và kích thước kết nối (mm)
| DN | L | D | D1 | D2 | C | F | Z-ф | H |
| 40 | 165 | 150 | 110 | 84 | 19 | 3 | 4-ф19 | 240 |
| 50 | 178 | 165 | 125 | 99 | 19 | 3 | 4-ф19 | 240 |
| 65 | 190 | 185 | 145 | 118 | 19 | 3 | 4-ф19 | 260 |
| 80 | 203 | 200 | 160 | 132 | 19 | 3 | 8-ф19 | 275 |
| 100 | 229 | 220 | 180 | 156 | 19 | 3 | 8-ф19 | 380 |
| 125 | 254 | 250 | 210 | 184 | 19 | 3 | 8-ф19 | 410 |
| 150 | 267 | 285 | 240 | 211 | 19 | 3 | 8-ф23 | 435 |
| 200 | 292 | 340 | 295 | 266 | 20 | 3 | 8-ф23 | 630 |
| 250 | 330 | 395 | 350 | 319 | 22 | 3 | 12-ф23 | 645 |
| 300 | 356 | 445 | 400 | 370 | 24.5 | 4 | 12-ф23 | 697 |
| 350 | 381 | 505 | 460 | 429 | 24.5 | 4 | 16-ф23 | 802 |
| 400 | 406 | 565 | 515 | 480 | 24.5 | 4 | 16-ф28 | 842 |
| 450 | 432 | 615 | 565 | 530 | 25.5 | 4 | 20-ф28 | 1060 |
| 500 | 457 | 670 | 620 | 583 | 26.5 | 4 | 20-ф28 | 1170 |
| 600 | 508 | 780 | 725 | 682 | 30 | 5 | 20-ф31 | 1300 |
| 700 | 610 | 895 | 840 | 794 | 32.5 | 5 | 24-ф31 | 1550 |
| 800 | 660 | 1015 | 950 | 901 | 35 | 5 | 24-ф34 | 1750 |
| 900 | 711 | 1115 | 1050 | 1001 | 37.5 | 5 | 28-ф34 | 1950 |
| 1000 | 811 | 1230 | 1160 | 1112 | 40 | 5 | 28-ф37 | 2170 |
Kích thước bên ngoài chính và kích thước kết nối (mm)
| DN | L | D | D1 | D2 | C | F | Z-ф | H |
| 40 | 165 | 150 | 110 | 84 | 19 | 3 | 4-ф19 | 240 |
| 50 | 178 | 165 | 125 | 99 | 19 | 3 | 4-ф19 | 240 |
| 65 | 190 | 185 | 145 | 118 | 19 | 3 | 4-ф19 | 260 |
| 80 | 203 | 200 | 160 | 132 | 19 | 3 | 8-ф19 | 275 |
| 100 | 229 | 220 | 180 | 156 | 19 | 3 | 8-ф19 | 380 |
| 125 | 254 | 250 | 210 | 184 | 19 | 3 | 8-ф19 | 410 |
| 150 | 267 | 285 | 240 | 211 | 19 | 3 | 8-ф23 | 435 |
| 200 | 292 | 340 | 295 | 266 | 20 | 3 | 12-ф23 | 630 |
| 250 | 330 | 405 | 355 | 319 | 22 | 3 | 12-ф28 | 645 |
| 300 | 356 | 460 | 410 | 370 | 24.5 | 4 | 12-ф28 | 697 |
| 350 | 381 | 520 | 470 | 429 | 26.5 | 4 | 16-ф28 | 802 |
| 400 | 406 | 580 | 525 | 480 | 28 | 4 | 16-ф31 | 842 |
| 450 | 432 | 640 | 585 | 548 | 30 | 4 | 20-ф31 | 1060 |
| 500 | 457 | 715 | 650 | 609 | 31.5 | 4 | 20-ф34 | 1170 |
| 600 | 508 | 840 | 770 | 720 | 36 | 5 | 20-ф37 | 1300 |
| 700 | 610 | 910 | 840 | 794 | 39.5 | 5 | 24-ф37 | 1550 |
| 800 | 660 | 1025 | 950 | 901 | 43 | 5 | 24-ф40 | 1750 |
| 900 | 711 | 1125 | 1050 | 1001 | 46.5 | 5 | 28-ф40 | 1950 |
| 1000 | 811 | 1255 | 1170 | 1112 | 50 | 5 | 28-ф43 | 2170 |
