| Chất liệu thân máy | Gang dạng nút |
| người mẫu | Z41X-16Q |
| Đặc điểm kỹ thuật | DN40-1000 |
| Áp suất danh nghĩa | 1,0/1,6/2,5Mpa |
| Nhiệt độ hoạt động | 0-80°C |
| Phương tiện áp dụng | nước |
| Tiêu chuẩn thiết kế | GB/24924-2016 |
Tổng quan về sản phẩm

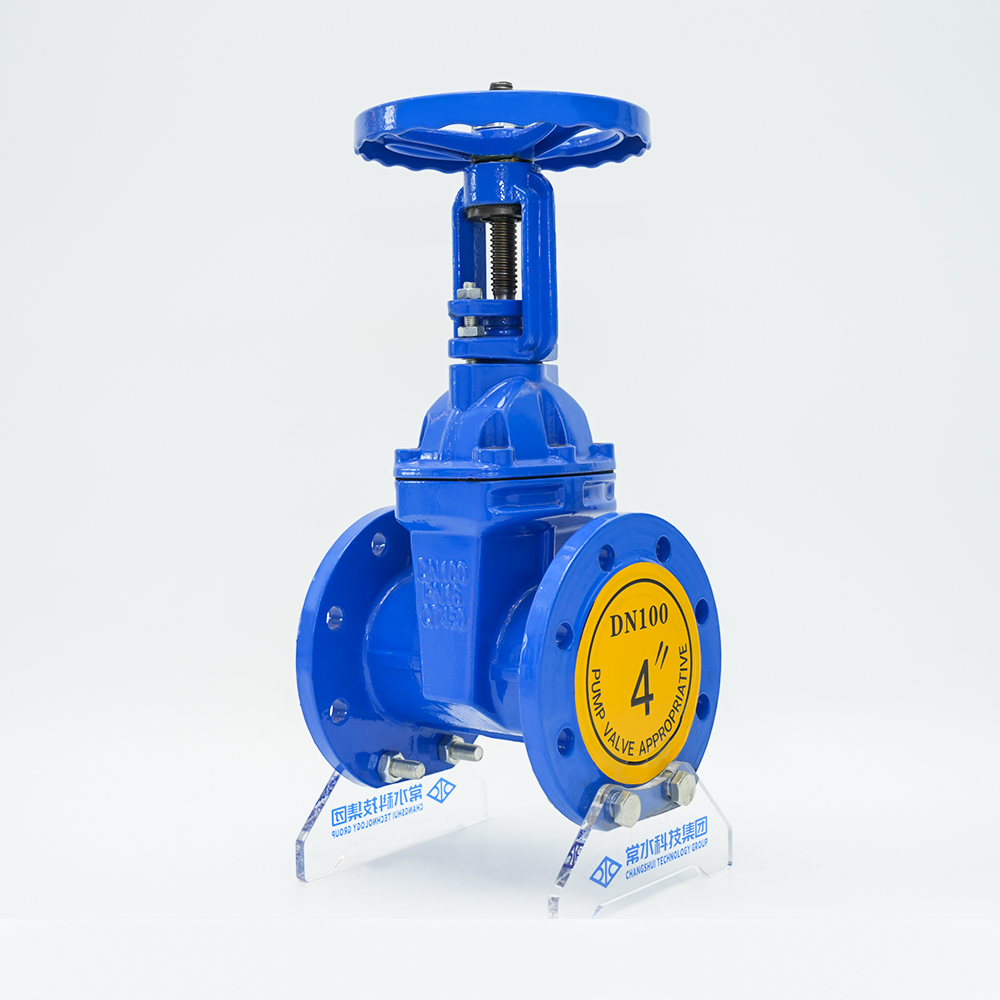

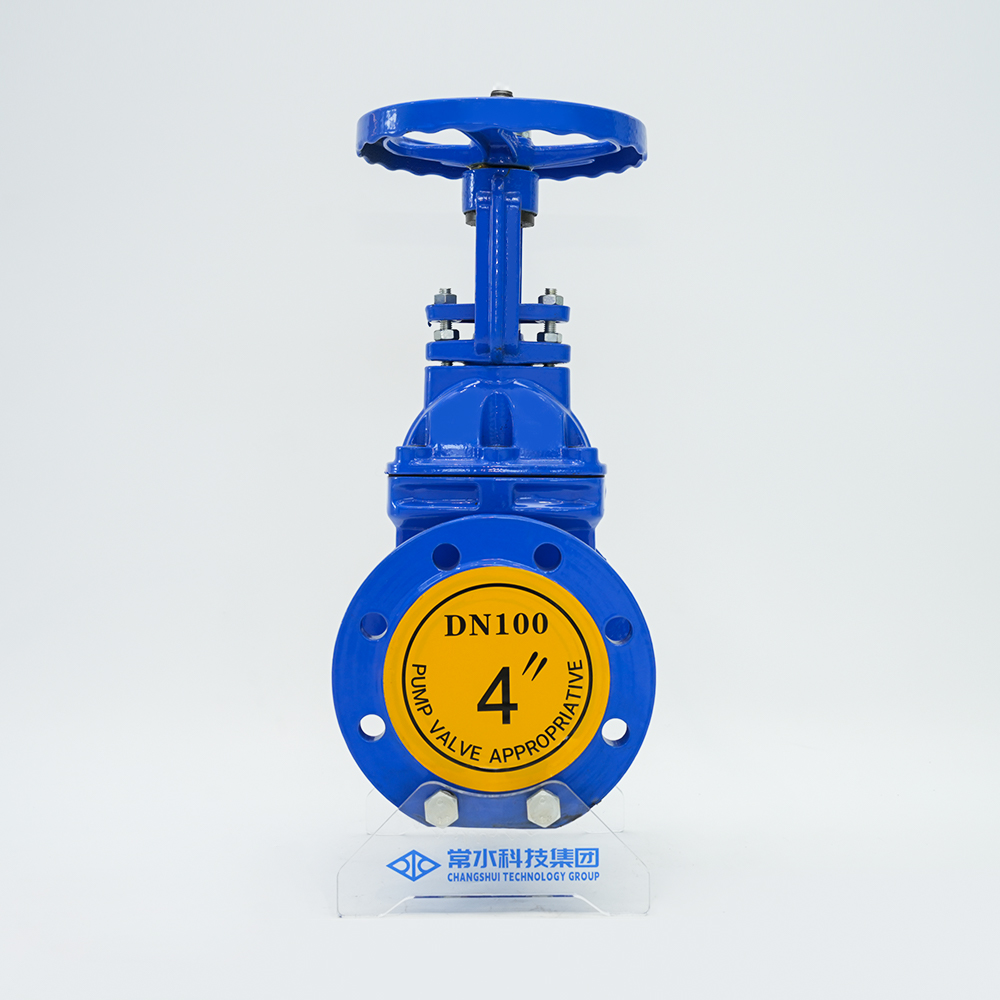

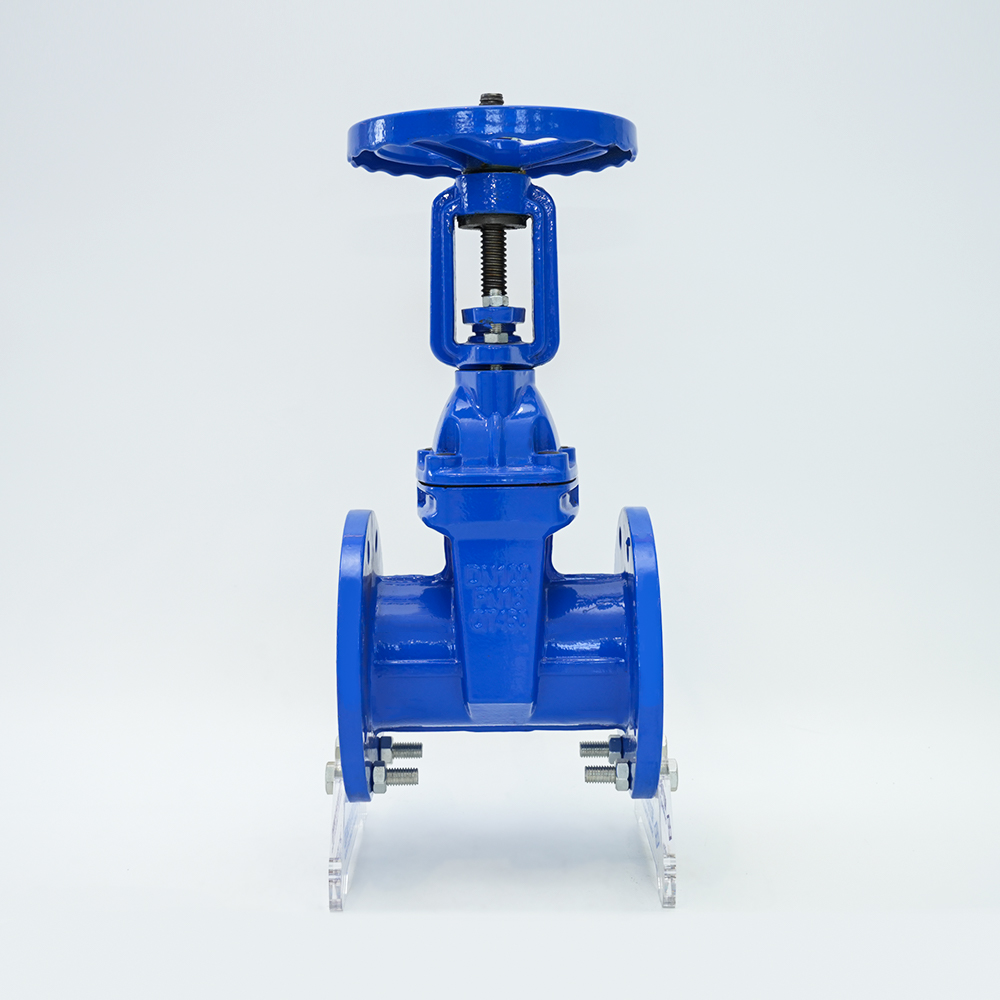

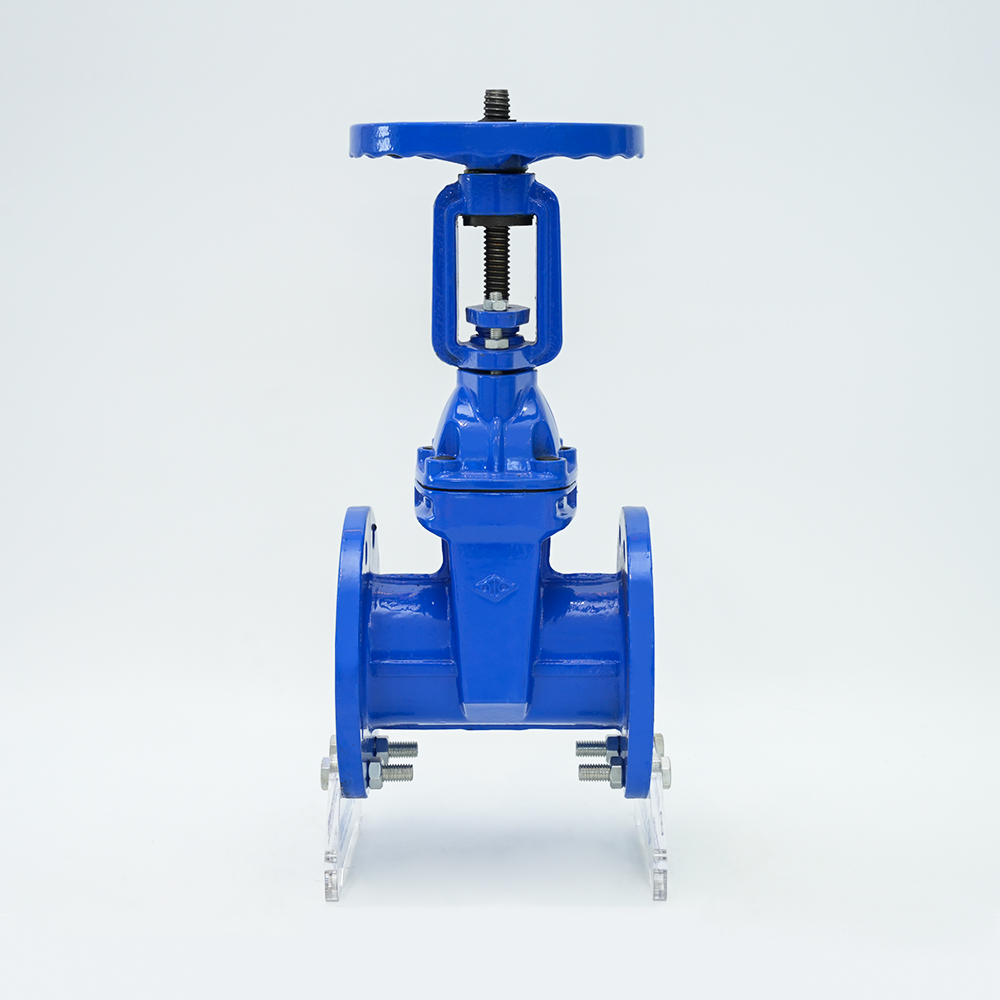

Van cổng thân tăng mặt bích sử dụng cấu trúc thân van bên ngoài, thân van quay và di chuyển theo chiều dọc. Cổng di chuyển lên xuống theo thân van để đóng mở, có thể quan sát trực tiếp việc mở van. Nó được sử dụng rộng rãi trong các dự án đường ống như cấp thoát nước, phòng cháy chữa cháy, điều hòa không khí, xử lý nước, chính quyền thành phố, đóng tàu, năng lượng điện, xây dựng và thực phẩm để vận chuyển đường ống chất lỏng làm chất lỏng điều khiển.
Tính năng
1. Điện trở suất của chất lỏng nhỏ và bề mặt bịt kín ít bị ăn mòn và ăn mòn bởi môi trường.
2. Mở và đóng đòi hỏi ít nỗ lực hơn.
3. Hướng dòng chảy của môi trường không bị hạn chế, dòng chảy không bị xáo trộn và áp suất không giảm.
4. Hình dạng đơn giản, chiều dài cấu trúc ngắn, quy trình sản xuất tốt và phạm vi ứng dụng rộng.
Tính năng sản phẩm
| Áp suất danh nghĩa: 1,0-2,5MPa | ĐN: 50-1200 |
| Nhiệt độ hoạt động: 0-80°C | Môi trường áp dụng: làm sạch/nước thải, dầu |
| Tiêu chuẩn mặt bích: GB/T17241-98 | Tiêu chuẩn chiều dài: GB12221-89 |

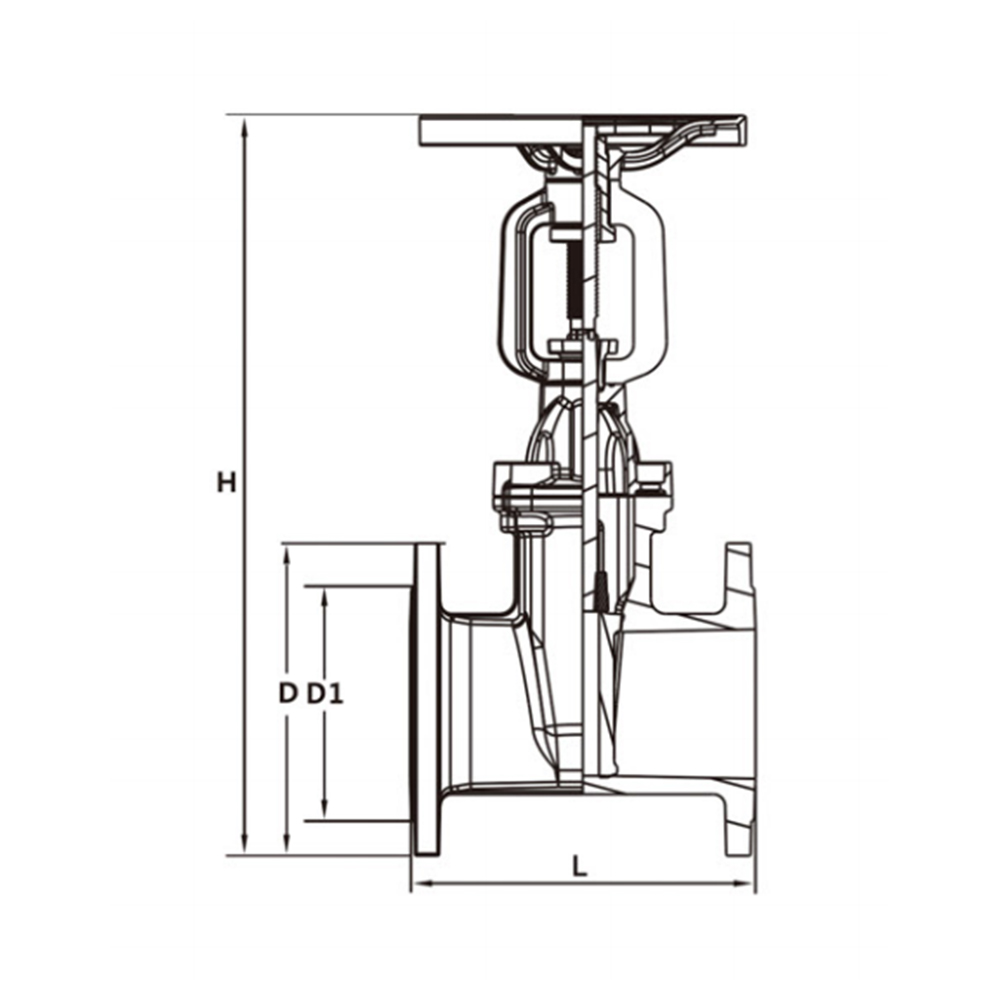

Thông số sản phẩm
| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| Vòng tròn ngoài D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n số lỗ | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| Trung tâm D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| Tay quay | 180 | 215 | 285 | 330 | 380 | 465 |
