| Chất liệu thân máy | Gang dạng nút |
| người mẫu | Z81X-16Q |
| Đặc điểm kỹ thuật | DN50-300 |
| Áp suất danh nghĩa | 1,0/1,6/2,5Mpa |
| Nhiệt độ hoạt động | 0-80°C |
| Phương tiện áp dụng | nước |
| Tiêu chuẩn thiết kế | GB/24924-2016 |

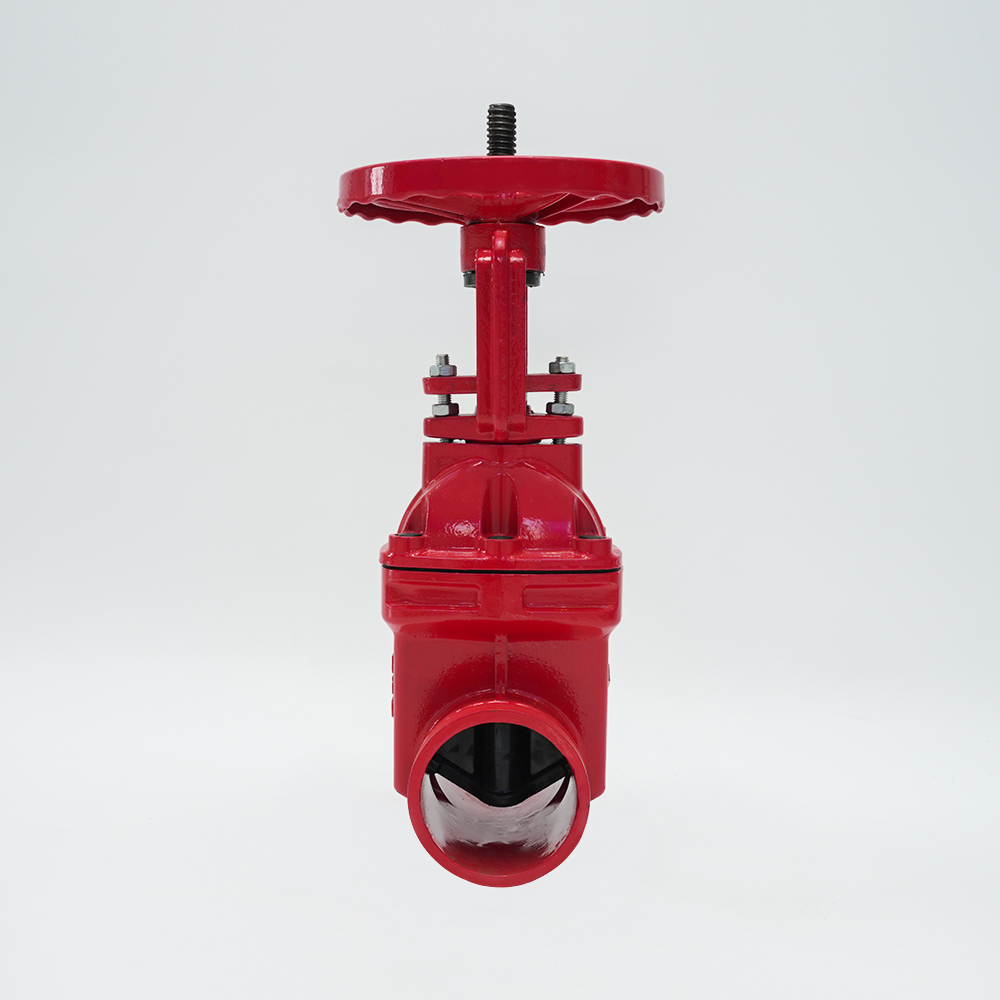

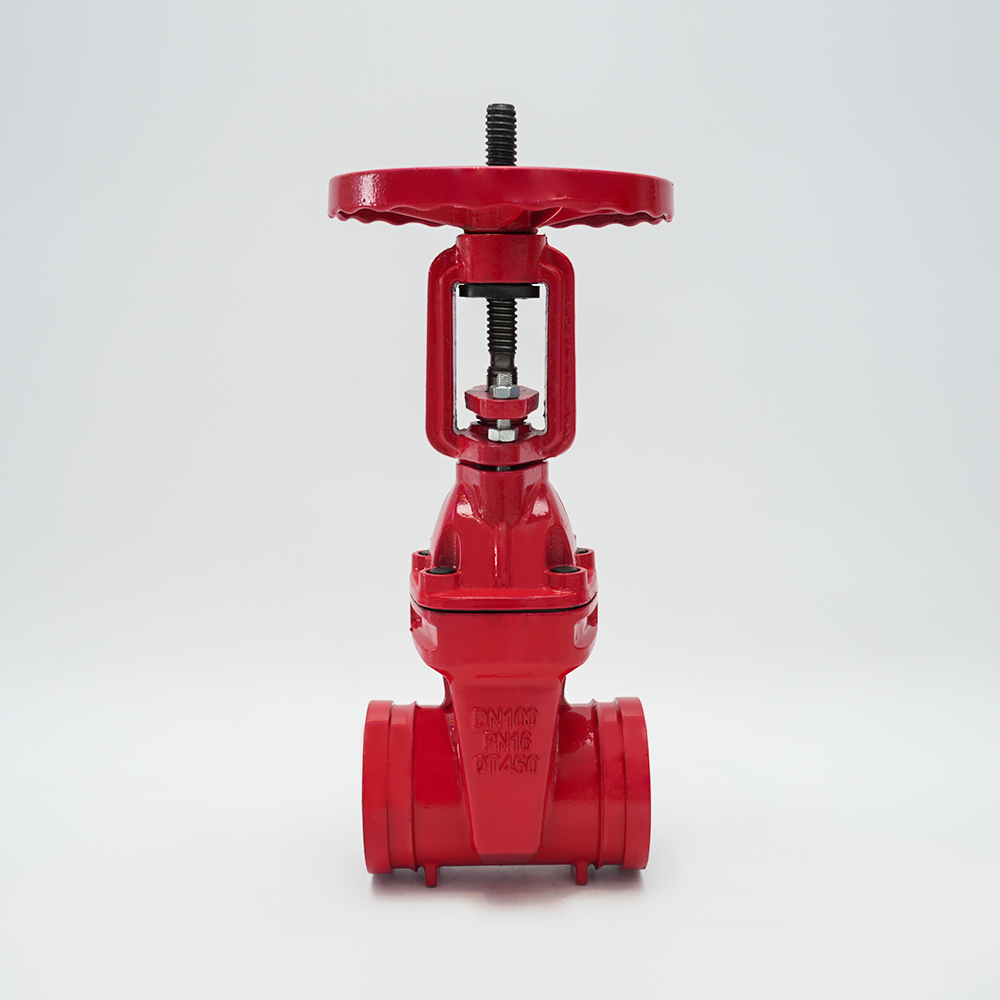

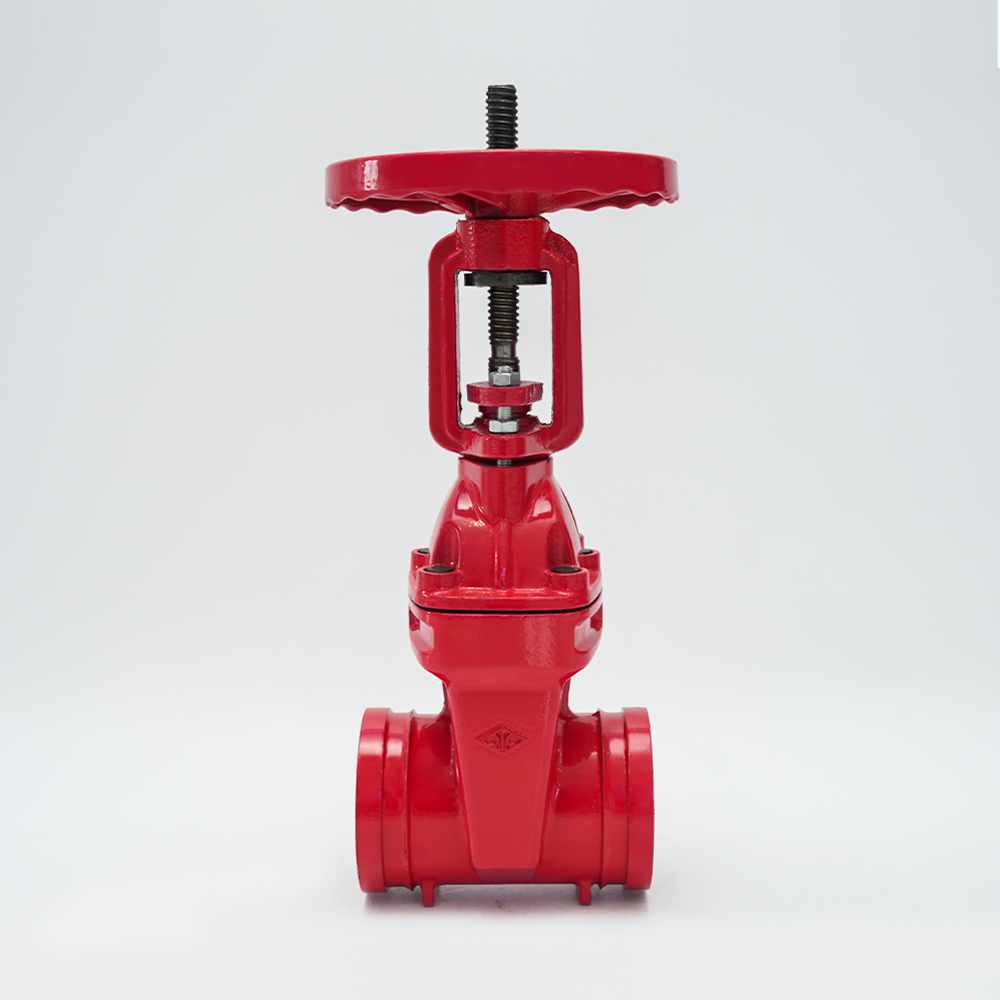

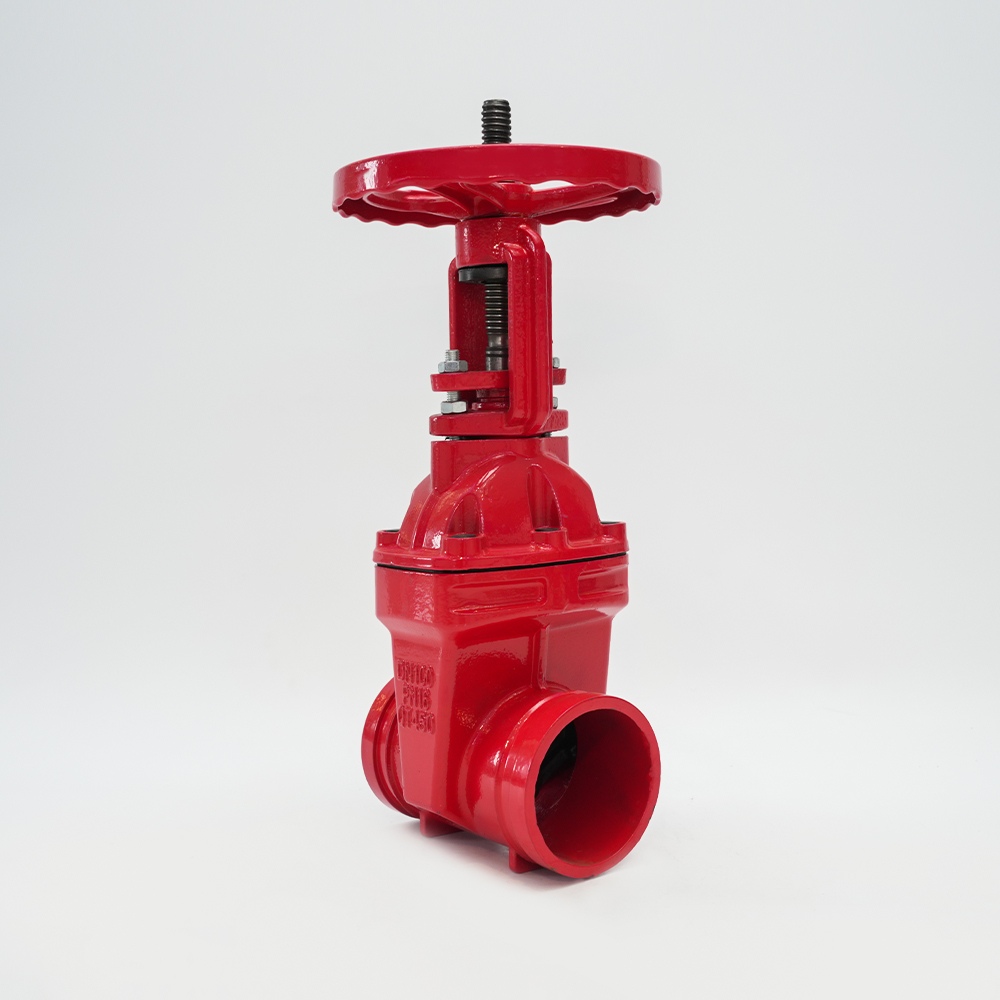

Tổng quan về sản phẩm
Van cổng thân tăng mặt bích sử dụng cấu trúc thân van bên ngoài, thân van quay và di chuyển theo chiều dọc. Cổng di chuyển lên xuống theo thân van để đóng mở, có thể quan sát trực tiếp việc mở van. Nó được sử dụng rộng rãi trong các dự án đường ống như cấp thoát nước, phòng cháy chữa cháy, điều hòa không khí, xử lý nước, chính quyền thành phố, đóng tàu, năng lượng điện, xây dựng và thực phẩm để vận chuyển đường ống chất lỏng làm chất lỏng điều khiển.
Tính năng
1. Tấm van được bọc hoàn toàn bằng cao su, có hiệu suất che phủ tốt và kích thước chính xác, đảm bảo độ tin cậy của con dấu;
2. Đáy van sử dụng loại đáy phẳng giống như ống nước, không gây tích tụ cặn bẩn;
3. Toàn bộ van được sơn bằng nhựa epoxy không độc hại để chống ăn mòn và rỉ sét. Nó có thể được sử dụng không chỉ cho hệ thống nước uống mà còn cho hệ thống nước thải;
4. Đai ốc tuyến được sử dụng để tự siết chặt; cải thiện đáng kể hiệu suất bịt kín;
5. Việc thay thế các bộ phận bịt kín cực kỳ thuận tiện.

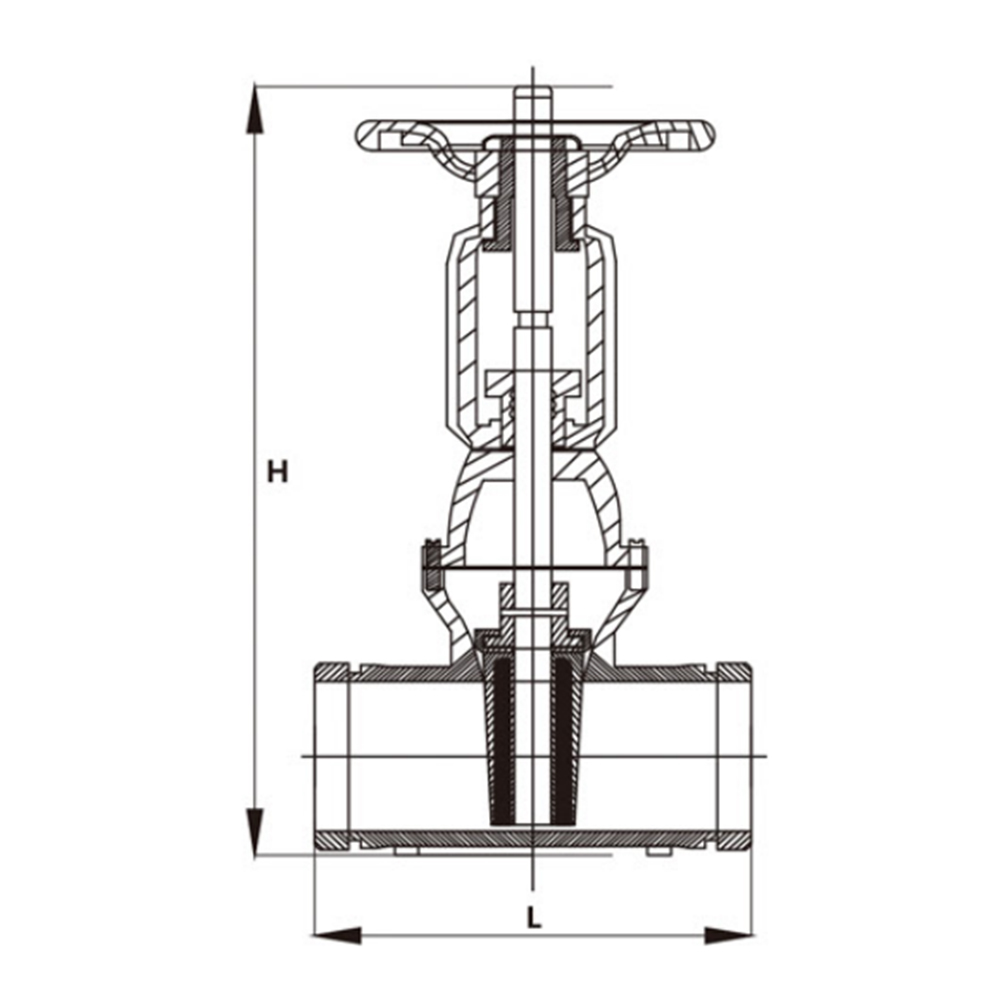

Thông số sản phẩm
| Z81X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 325 | 360 | 465 | 470 | 640 | 660 | 800 | 980 | 1100 |
| Vòng tròn bên ngoài | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Tay quay | 180 | 215 | 285 | 330 | 380 |
