Van kiểm tra loại bi lăn trượt HQ41X-16Q

Van một chiều dạng bi được sử dụng để ngăn dòng chảy ngược của môi trường chất lỏng và thường được lắp đặt trong hệ thống đường ống để đảm bảo rằng chất lỏng chỉ có thể chảy theo một hướng và ngăn áp suất đường ống chảy ngược. Thành phần chính của van bi một chiều là một quả bóng có thể xoay tự do bên trong van. Một đầu bịt của quả bóng thường tiếp xúc chặt chẽ với vòng đệm của đế van để đảm bảo không có rò rỉ khi đóng van. Khi môi trường chất lỏng bình thường dọc theo đường ống. Khi chảy, quả bóng bị áp suất chất lỏng đẩy ra, làm cho quả bóng tách ra khỏi vòng đệm của ghế van. Van vẫn mở và chất lỏng có thể chảy tự do. Tuy nhiên, một khi chất lỏng cố gắng chảy ngược lại, trọng lượng của quả bóng và áp suất của môi chất sẽ khiến quả bóng tự động quay cho đến khi vòng đệm của đế van trên bề mặt đầu bịt kín của quả bóng được khít chặt, do đó ngăn không cho chất lỏng chảy ngược lại. Bằng cách này, van một chiều bi sẽ tự động đóng lại, ngăn dòng chảy ngược của môi trường.

  • Van kiểm tra loại bi lăn trượt HQ41X-16Q
  • Van kiểm tra loại bi lăn trượt HQ41X-16Q
  • Van kiểm tra loại bi lăn trượt HQ41X-16Q
  • Van kiểm tra loại bi lăn trượt HQ41X-16Q
  • Van kiểm tra loại bi lăn trượt HQ41X-16Q
Liên hệ với chúng tôi

Mô tả

Chất liệu thân máy

Gang dạng nút

người mẫu

HQ41X-16Q

Đặc điểm kỹ thuật

DN50-300

Áp suất danh nghĩa

1,0/1,6/2,5Mpa

Nhiệt độ hoạt động

0-80°C

Phương tiện áp dụng

nước

Tiêu chuẩn thiết kế

GB/24924-2016


Tổng quan về sản phẩm

Van một chiều dạng bi sử dụng một quả bóng lăn được bọc cao su làm đĩa van. Dưới tác động của môi trường, nó có thể cuộn lên xuống trên thanh trượt tích hợp trong thân van để mở hoặc đóng van. Nó có hiệu suất bịt kín tốt và không tạo ra búa nước. Thân van sử dụng kênh dòng nước đầy đủ, tốc độ dòng chảy lớn và lực cản nhỏ. Tổn thất đầu nhỏ hơn 50% so với loại xích đu. Nó có thể được cài đặt theo chiều ngang hoặc chiều dọc. Nó có thể được sử dụng trong mạng lưới đường ống nước lạnh, nước nóng và nước thải công nghiệp và sinh hoạt, và phù hợp hơn cho máy bơm nước thải chìm. Nhiệt độ 0-80oC. Nó có thể được lắp đặt ở đầu ra nước của máy bơm nước để ngăn dòng nước chảy ngược và búa nước làm hỏng máy bơm.

Tính năng sản phẩm

1. Đĩa van đóng nhanh và áp suất búa nước nhỏ;

2. Có thể sử dụng cả đường ống ngang và dọc và dễ lắp đặt;

3. Kênh dòng chảy trơn tru và sức cản của chất lỏng nhỏ;

4. Hành động nhạy cảm và hiệu suất bịt kín tốt;

5. Hành trình đĩa van ngắn và tác động đóng van nhỏ;

6. Cấu trúc tổng thể, đơn giản và nhỏ gọn, hình thức đẹp;

7. Tuổi thọ dài và độ tin cậy cao.


Vật liệu bộ phận chính

Số sê-ri

Phần chính

Chất liệu

1

Thân van

QT450

2

Bóng

Cụm cao su

3

nắp ca-pô

QT450

4

Con dấu

Cao su nitrile

5

Chốt

Tiêu chuẩn

Thông số kỹ thuật sản phẩm

Thông số kỹ thuật (DN) 50 65 80 100 125 150
Chiều dài van (mm) 204 217 240 290 328 395
Chiều cao van (mm) 184 210 245 280 335 360
Kiểm tra áp suất
(MPa)
Nhà ở 1,5-2,4
Con dấu 1,1-1,76
Áp suất danh nghĩa (MPa) 1,0-1,6
Nhiệt độ áp dụng 0-80oC
Phương tiện áp dụng nước và chất lỏng ăn mòn yếu

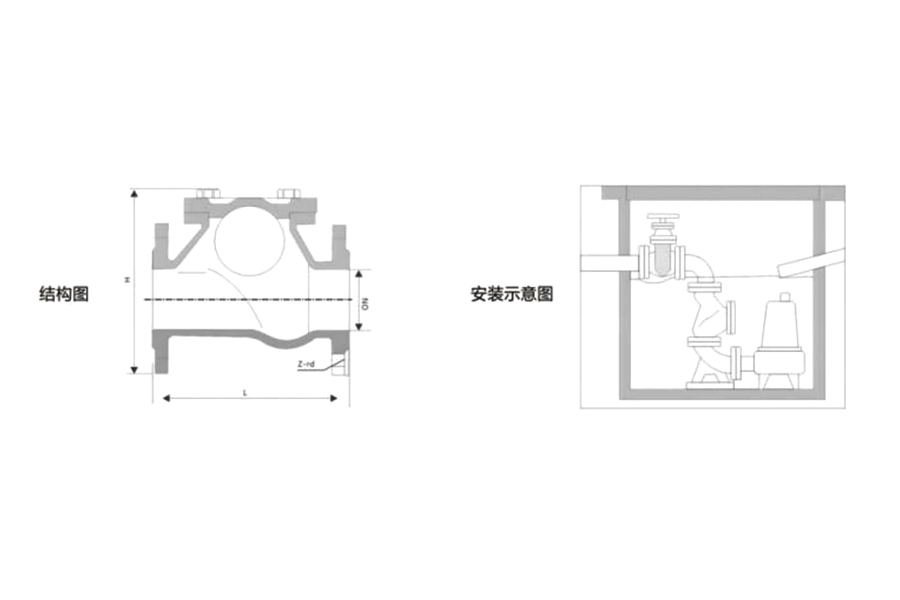

Sơ đồ cài đặt
